圓形振動篩簡介

圓形振動篩外觀為圓形，適用于大批量生產的工業篩分，它可用于安全篩除異物、液體中固體的分離過程，用于同一產品中不同粒徑的分離等。

圓形振動篩可選擇單層或多層篩網，一次可分級多達6種不同規格的產品，機器直徑:400、600、800、1000、1200、1500或1800mm，不同的尺寸和選項可供選擇，滿足您的篩分要求。

圓形振動篩分類及應用

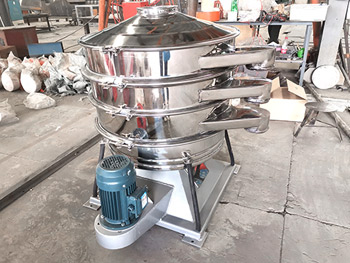

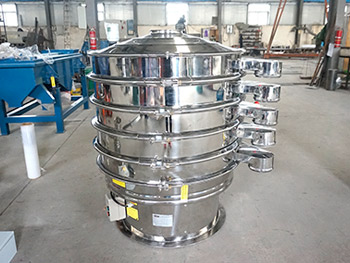

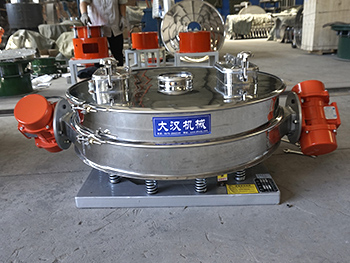

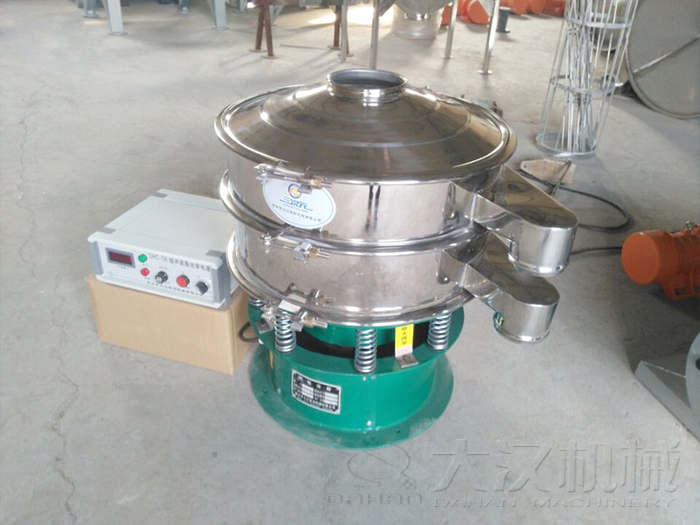

產品	旋振篩	超聲波振動篩	搖擺篩	直排篩	過濾篩
網孔尺寸	2-500目	20微米(635目）	80-500目	120-200目	400目
處理量	100-33005000公斤/時	100-5000公斤/時	6-60噸/時	3-30噸/時	400-1200公斤/時

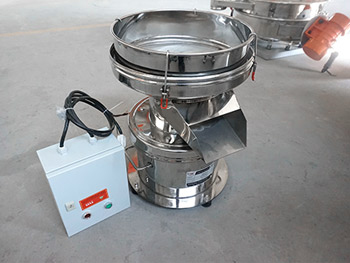

應用	要用于物料原料的篩分和成品的最終生產檢驗，可以去除產品中的結塊和污染物，一次操作最多可提供5級分級。	適合高粘性、高靜電細粉，篩分精度可以提高80%以上，產量提高2-5倍。	模擬人工篩分的動作，產生了水平和投擲的三維滾動運動，適用于500目以內的細粒狀物料，篩分精度提高了90-95%，產量是圓形振動篩的5-10倍。	適合一般的粗略篩分或除雜，的進、出料口設計在同一垂直方向上，這樣會加快物料的排料速度，處理量是普通圓形振動篩的2-5倍。	經常用在液體過濾行業，可去除液體或懸浮物中存在的不需要的顆粒，當然也是可以作為粉末除雜?？捎迷谔幚砹枯^小的工廠或小型作坊。

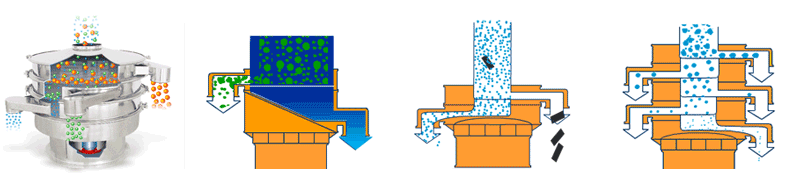

圓形振動篩工作原理

圓形振動篩是通過振動器產生的振動力使篩箱產生振動，從而實現物料的篩分和分級。其工作原理如下：

振動器產生振動力：圓形振動篩通常配備一個或多個振動器，振動器通過電機或振動源產生振動力。振動力傳遞到篩箱上，使篩箱產生往復或旋轉的振動運動。

物料進料：物料通過進料口進入篩箱，分布在篩面上。

篩分過程：振動力使篩箱產生振動，物料在篩面上受到振動力的作用，產生相對運動。較小的顆粒會通過篩網的孔隙，落入下方的出料口，形成篩分的產品。較大的顆粒則保留在篩面上，繼續進行篩分。

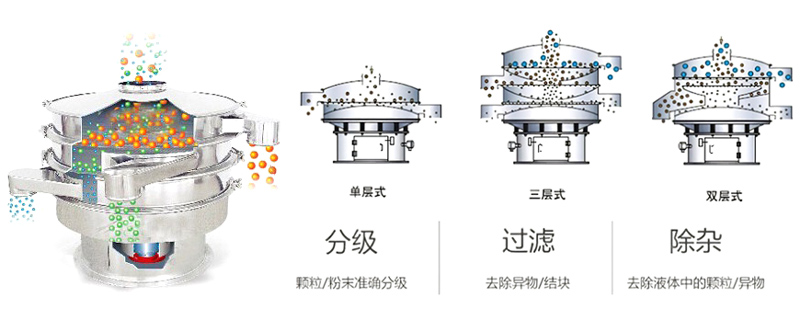

分級過程：圓形振動篩通常采用多層篩網，不同層次的篩網具有不同的孔徑。物料在不同層次的篩網上進行篩分，根據顆粒大小分級。

出料：經過篩分和分級后，不同粒度的物料分別從不同的出料口排出。較小顆粒的產品從較細的篩網中出料，較大顆粒的產品從較粗的篩網中出料。

圓形振動篩工作特點

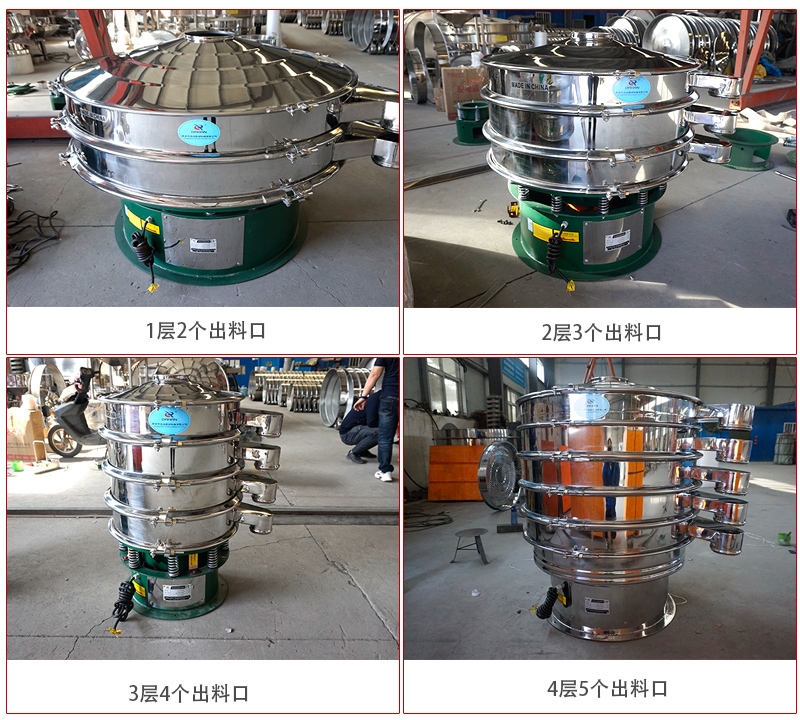

1、可以準確地去除過大的污染物，可以安裝1到5層篩網，產生2到6個產品分級。

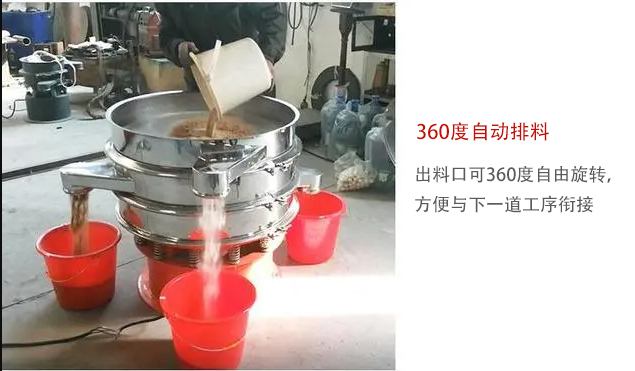

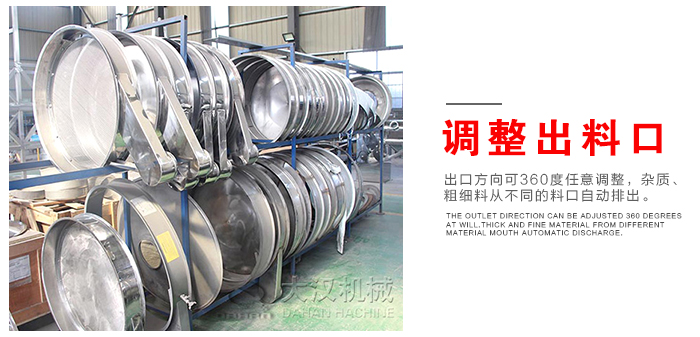

2、出口方向可360度可調整，雜質、粗細料從不同的料口自動排出。

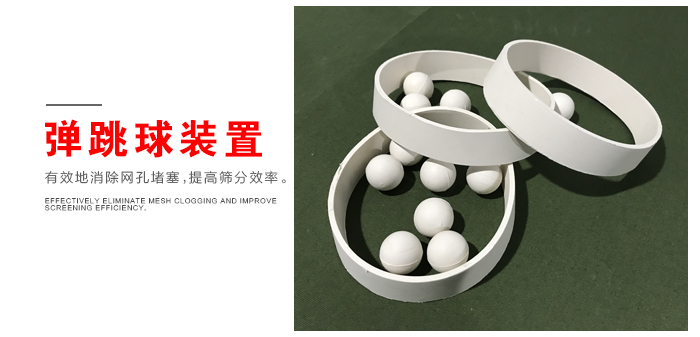

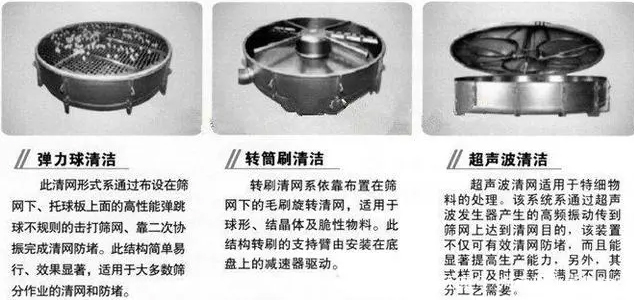

3、3.配備自動清潔裝置（彈跳球裝置），網孔不易堵塞，提高篩分效率。（還可選擇超聲波、轉筒刷等清潔裝置）。

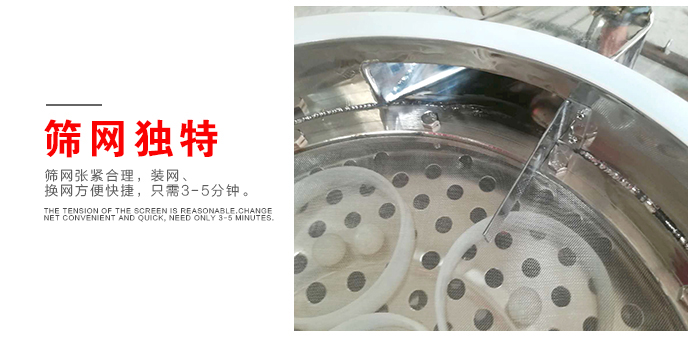

4、篩網張緊合理，304不銹鋼材質，使用壽命長：獨特的篩網結構，裝網、換網方便快捷，只需3-5分鐘。

5.出口方向可360度任意調整，雜質、粗細料從不同的料口自動排出。

6.配備自動清潔裝置（彈跳球裝置），可有效地消除網孔堵塞，提高篩分效率。

圓形振動篩結構

該設備整體結構流程圖進料口、上蓋、小束環、上框、出料口、子母網、網架、橡膠球、隔離圈、托球盤、橡膠皮、束環、中框、下椎體、底框、出料口、橡膠皮、大束環、大盤、振子筒、電機、上彈簧座、彈簧、下彈簧座、底筒、檢修門、地腳墊。

圓形振動篩技術參數

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

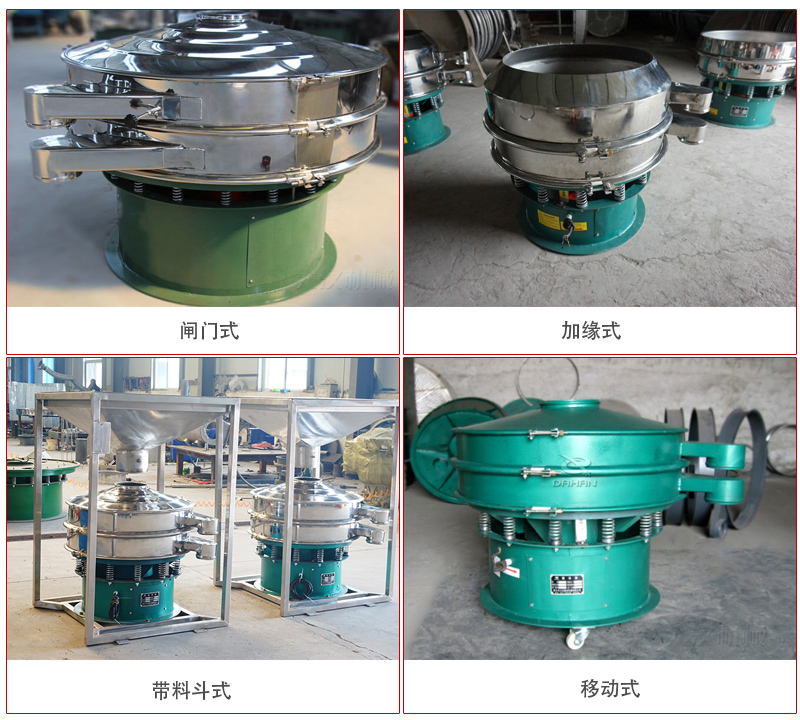

圓形振動篩定制類型

圓形振動篩可以根據不同的應用需求進行定制，以滿足特定的篩分要求。以下是一些常見的圓形振動篩的定制類型：

1、閘門式：是在普通型基礎上改進的產品，通常用于篩分超輕、超細物料。 只需要控制閘門的開閉即可高質量地完成篩選目的。 這種振動篩適用于中藥粉、花粉等行業。

2、加緣式：在圓形振動篩現有條件上擴大了進料口，還配備了特殊的角度設計，避免液體從過濾式篩分設備中噴出，廣泛應用于涂料行業、水過濾 、紙漿過濾等行業。

3、帶料斗式：進料口設有進料斗，進料方便。

4、移動式：底部裝有萬向輪，移動方便，可根據場地需要移動。

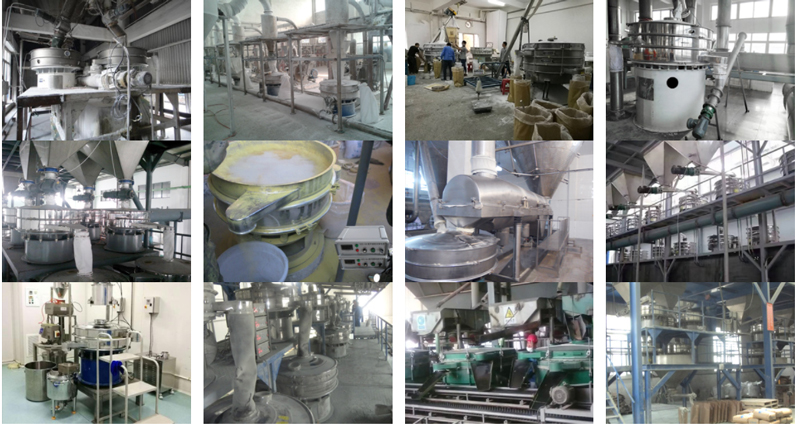

客戶案例

五谷顆粒類：燕麥仁14目 決明子16目 玉米碎16目 大米12-14目 黑豆 5目 紅豆5目 黃豆6目 薏米8目 綠豆10目 蕎麥12目 黑米14目 糙米14目 芝麻24目 小米24目。

粉末類：中藥粉一般60目，粗一點40月，口服60-80目 細中藥面膜100-120目 炸雞裹粉10-30目 玉米粉30目 杏仁粉30-40目 面粉50-60目 腸粉60目 五谷雜糧30-40目 三七粉80-100目珍珠粉120-150目 松花粉80-120目 咖啡粉100-120目。

液體類：過濾豆漿、蜂蜜60-120目 過濾藥渣、湯渣、茶葉水80-150目。

其他類：花椒6目 蟲糞篩30目 貓砂30-40目 蝴蝶面50目 辣椒籽8-10目 沙畫80-120目 食用油、機械油渣150-200目 黃粉蟲產卵篩12目。

圓形振動篩怎么調振動的強弱

1，首先要明確當前振動篩選機的電機角度，這個根據機械上所安裝減震彈簧的數量來判斷的，比如圓形振動篩上安裝有12根彈簧，那么兩個彈簧之間就是30度，將上下偏心塊的中心各對準彈簧的中心時，電機角度就為30度，以此類推。

2，當你想讓篩面上的物料迅速向四周擴散或是加快擴散時，需要把旋振篩的電機夾角調小，比如調到30度，或是20度，或是更小，角度越小物料向四周擴散的越快，反之就會越慢，當角度達到90度時，物料就會向篩面中心集中。

具體圓形振動篩電機偏心塊的夾角和物料的運動軌跡如下圖所示：

圓形振動篩選型須知

1，配件組成

我們在選購圓形振動篩時，首先要了解是由哪些配件組成，可以進行更好的了解，以及購買后可以更好的掌握。是由曬箱、篩網、振動器、減震彈簧以及彈跳球清網裝置等組成；

確定物料性質與需求

物料	篩網（目）	產量（公斤/小時）	推薦型號
面粉	24	1500	DH-1000-1S
藥粉	80	550	DH-800-1S
鹽	30/80	5000	DH-1500-1S
鋁粉	80/120	350	DH-800-2S
醬油	100	6500	DH-1200-1S

除了上面需要了解配件組成之外，我們還需要確定自己的要求以及物料特性，例如：有一些物料具有粘性、強吸附性、易團聚等特殊物料就不能選用圓形振動篩；而要求指的是產量，根據自身產量來選擇適合自己的機型；

3，圓形振動篩選材的了解

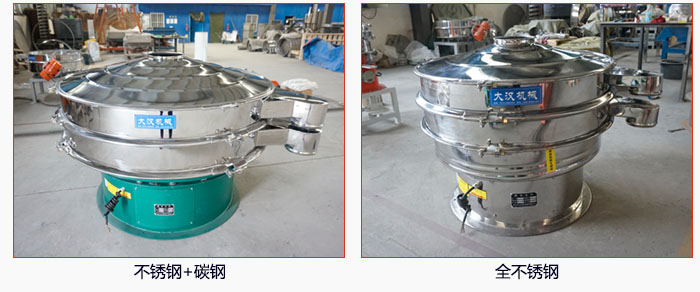

我們除了了解其配件組成、確定要求之外，我們還需要對選材進行了解；因為選材關系到質量以及后續使用過程中篩分效率和精度能否達到要求。選材方面分為兩種，一種是整機選用不銹鋼材材質制成；另外一種是與物料接觸部位選用不銹鋼材質。

這兩者都具有耐磨、耐腐蝕和使用壽命長的特點；如對材質有更高要求可選用更高材質。我們在選型時根據物料特性、環境合理選擇。

4，價格

前面三點我們了解之后，接下來就是價格方面的了解了；因為價格也是影響我們選購因素之一。而影響價格不同原因也有很多，我們在之前也有介紹，例如選材、型號、定制和廠家地域上不同，都是影響價格不同因素所在。

型號	層數	不銹鋼（元）	碳鋼（元）
DH-400	1-5	4000-7000	3000-6500
DH-600	1-5	5000-9000	4000-7000
DH-800	1-5	7500-12000	5500-8000
DH-1000	1-5	9000-15000	7000-10000
DH-1200	1-5	12000-28000	8500-16000
DH-1500	1-5	17000-27000	13000-21000
DH-1800	1-5	23000-39000	14000-22000
DH-2000	1	38000	20000

我們在選型時，從購買初衷出發，可以為自己帶來更多效益，價格也就顯得不是那么重要了。因此，我們在選型時，根據自身要求和物料特性合理選擇適合自己的圓形振動篩設備。

圓形振動篩使用維護

1、圓形振動篩應在篩面沒有物料情況下啟動，避免帶料開機，篩機運轉平穩之后進行給料；

2、停機前停止給料，等待篩面物料排出后再停機；

3、工作工作中時常觀察圓形振動篩的篩機運轉情況，如發現異常或者異響時，及時停機檢查，找出原因，排除故障后在進行篩分工作；

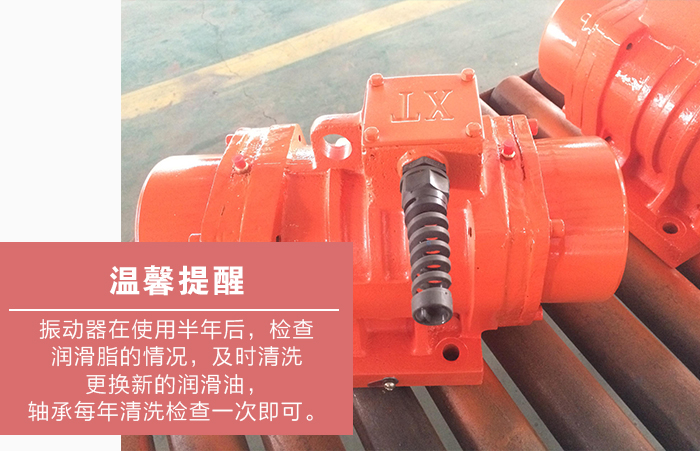

4、大漢機械溫馨提醒：振動器在使用半年后，檢查潤滑脂的情況，如發現變干或者有硬塊時，及時清洗更換新的潤滑油，軸承每年清洗檢查一次即可。
